《GB/T 23711.3-2019 塑料襯里壓力容器試驗方法 第3部分：耐高溫檢驗》是中國國家標準，屬于塑料襯里壓力容器試驗方法的一部分，主要涉及耐高溫試驗。

一、范圍：
GB/T 23711的本部分規定了塑料襯里鋼制壓力容器耐高溫試驗的原理、試驗設備、樣品、試驗方法、試驗結果判定及試驗報告。

本部分適用于容器外殼材料為鋼、由硬聚氯乙烯(PVC-U)、氯化聚氯乙烯(PVC-C)、聚乙烯(PE)、乙烯-四氟乙烯共聚物(ETFE)、聚全氟乙丙烯(FEP)、可熔性聚四氟乙烯(PFA)、聚四氟乙烯(PTFE)、聚偏氟乙烯(PVDF)等塑料為襯里的鋼制壓力容器的耐高溫試驗。

二、試驗項目：
耐低溫試驗。

三、試驗設備：
高低溫試驗箱、拉力試驗機。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

1.試件尺寸采用分度值為0.02 mm的量具沿軸向或縱向和徑向或橫向測量。

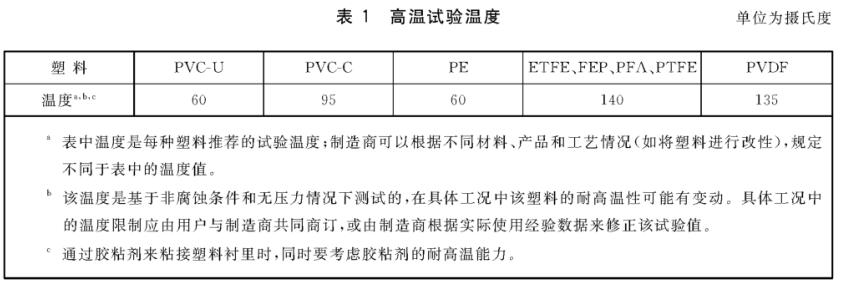

2.樣品直接放入高低溫試驗箱內,將高低溫試驗箱溫度從室溫降到規定的低溫試驗溫度﹐升降溫速率為(3±0.6)℃ / min。不同塑料的低溫試驗溫度見表1。

3.達到低溫試驗溫度后﹐保持恒溫2 h,然后加熱樣品至23 ℃以下。

4.重復1~3之循環試驗三個周期。

5.觀察和測量樣品,判斷形狀和尺寸的變化。

6.對形狀和尺寸判定符合要求的樣品,再做低溫下的拉伸強度﹑斷裂伸長率的力學性能試驗。試驗按下列規定進行取樣:

a)在該3個試件或試樣中任選1個試件或試樣，按GB/T 1040.2的規定在選取的試件或試樣上
截取5個力學性能試驗用的試樣;

b)若材料存在各向異性，需在該3個試件或試樣中任選2個，按GB/T1040.2的規定在選取的2
個試件或試樣上按軸向(或縱向)和徑向(或橫向)各截取5個作為力學性能試驗用的試樣。

7.采用拉力試驗機對截取的力學性能試驗用的試樣進行拉伸試驗、拉伸強度、斷裂伸長率應按GB/T1040.2規定的方法進行。

這個標準的主要目的是確保塑料襯里壓力容器在高溫條件下能夠安全可靠地工作，因為在某些應用中，這些容器可能會暴露在高溫環境下。耐高溫試驗有助于評估容器的性能和可靠性，以確保其滿足相關要求。
