人造板材是否符合國家標(biāo)準(zhǔn)要求，需要經(jīng)過一系列的檢測(cè)，其中檢測(cè)會(huì)用到1m3voc釋放量氣候箱，下面是關(guān)于人造板材voc含量測(cè)定的方法，供參考。

人造板材的voc釋放量測(cè)定方法：

一、測(cè)試 準(zhǔn)備

試驗(yàn)樣品：人造板材

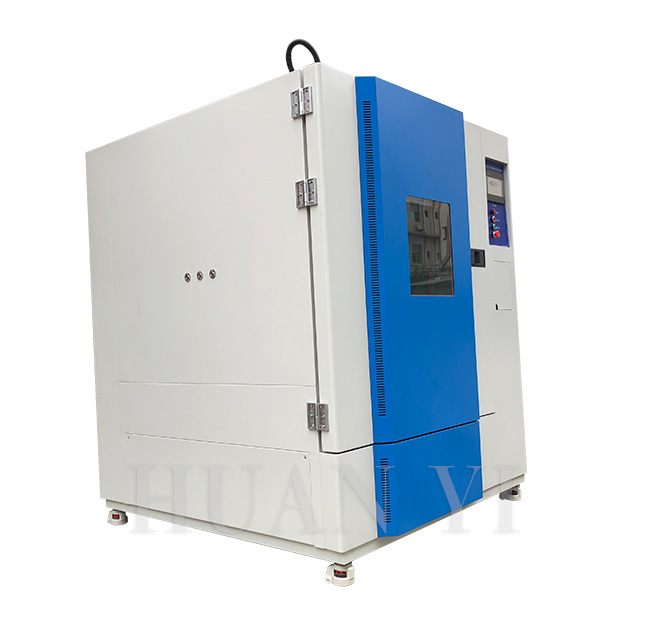

試驗(yàn)設(shè)備：1m3voc環(huán)境氣候箱

設(shè)備型號(hào)：HYV-1000

設(shè)備廠家：環(huán)儀儀器

二、1立方米voc環(huán)境氣候箱條件：

溫度: (23±0.5)℃;

相對(duì)濕度: (45±3)%;

承載率: (1.00±0.02)㎡/m3;

空氣置換率: (1.00+0.05)h^-1;

試樣表面空氣流速: 0.1~0.3 m/s.

三、測(cè)定方法：

1.將吸附管安裝在熱解析儀上，氣流方向與采樣時(shí)的方向相反。加熱使揮發(fā)性組分從吸附劑上解吸,由載氣帶入冷 阱，進(jìn)行預(yù)濃縮:然后，二次熱解吸，經(jīng)傳輸線進(jìn)入毛細(xì)管氣相色譜儀。傳輸線溫度接近解吸溫度，防止待測(cè)組分凝結(jié)。選擇合適的解析時(shí)間和氣體流速，以保證正十六烷的解析效率好于95%。典型的解析條件如下:

解析溫度: 260~280℃

解析時(shí)間: 5~15 min

氣體流速: 30~50 ml/min

冷阱最高溫度: 280℃

冷阱最低溫度：≤-30℃ (依據(jù)所采用的冷阱類型)

冷阱中的吸附劑: Tcnax TA, 40~100 mg

傳輸線溫度：220℃

2.繪制標(biāo)準(zhǔn)曲線

3.樣品分析

4.計(jì)算結(jié)果。
