電池產(chǎn)品的高低溫充放電性能一直備受人們的關(guān)注，下面，結(jié)合電池的高低溫充放電試驗(yàn)，為大家解讀一下電池高低溫充放電測(cè)試系統(tǒng)的應(yīng)用意義。

實(shí)驗(yàn)儀器∶環(huán)儀儀器 電池組高低溫度充放電試驗(yàn)箱

實(shí)驗(yàn)電池∶國(guó)產(chǎn)電池芯、標(biāo)稱電壓37V、標(biāo)稱容量11 Ah。

充放電試驗(yàn)過程：

1.低溫充放電性能：
在常溫（23±2℃）和低溫（-20℃）下測(cè)試鋰離子電池的充放電性能時(shí)，發(fā)現(xiàn)以下特點(diǎn)：

低溫充電過程中，電池的端電壓升高，充電時(shí)間減少，充電效率降低，恒流充電容量和總充電容量降低。
在室溫下，電池的恒流充電容量占總充電容量的比例為52%；而在-20℃時(shí)，該比例僅為6.2%。

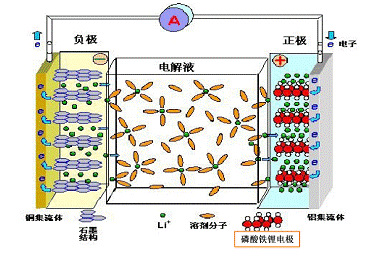

低溫下，電池中的活性物質(zhì)的化學(xué)活性降低，電解液中的溶劑凝固，導(dǎo)致離子遷移減少和電池內(nèi)部濃差極化增加，電壓升高。
此外，在低溫下的充電容易引發(fā)鋰金屬枝晶反應(yīng)，這可能導(dǎo)致鋰金屬枝晶刺穿電池隔膜，引發(fā)電池內(nèi)部短路，存在一定的安全隱患。

2.高溫充放電性能：
在常溫（23±2℃）和高溫（65℃）下測(cè)試鋰離子電池的充放電性能時(shí)，觀察到以下現(xiàn)象：

在高溫下，電池的充電電壓迅速升高至充電限制電壓，恒流充電時(shí)間顯著縮短，恒壓充電時(shí)間幾乎為零，整個(gè)充電過程迅速結(jié)束。
經(jīng)過在65℃下存放一段時(shí)間后，電池的充電容量?jī)H為室溫的20.8%。
這是由于高溫下導(dǎo)致電池正負(fù)極材料表面變化，電解質(zhì)發(fā)生副反應(yīng)，以及活性鋰減少導(dǎo)致電池內(nèi)部結(jié)構(gòu)不可逆變化，增加了電池的內(nèi)阻。
另外，一些添加劑在高溫下可能不再有效，影響電池性能。總體而言，高溫對(duì)電池的充放電性能產(chǎn)生負(fù)面影響。

研究表明∶在-20℃低溫?cái)R置后，該電池外形沒有發(fā)生變化，在低溫下充電的容量為常溫的83%;在65℃高溫?cái)R置后，電池在高溫下充電的容量?jī)H為常溫的20.8%，再將電池恢復(fù)至常溫后其容量無法恢復(fù)。

因此，使用電池高低溫充放電測(cè)試系統(tǒng)進(jìn)行的高低溫充放電試驗(yàn)，電池在低溫-20℃和高溫65 ℃下的充放電性研究是非常重要的。

環(huán)儀儀器 電池組高低溫度充放電試驗(yàn)箱在電池行業(yè)的測(cè)試中起到重要意義。
