鋰離子電池制造全過(guò)程對(duì)于水分的控制極其嚴(yán)格，密封前芯包的水分含量對(duì)于電芯的電化學(xué)性能、壽命、可靠性有很大的影響，通常密封前芯包內(nèi)正極片、負(fù)極片以及隔膜的水分含量要求在200ppm以下，才能保證電芯有良好的性能。為了達(dá)到此要求，工業(yè)上會(huì)使用電池三箱式真空烤箱來(lái)完成鋰電池的烘烤。下面為大家講解電池三箱式真空烤箱的使用方法。

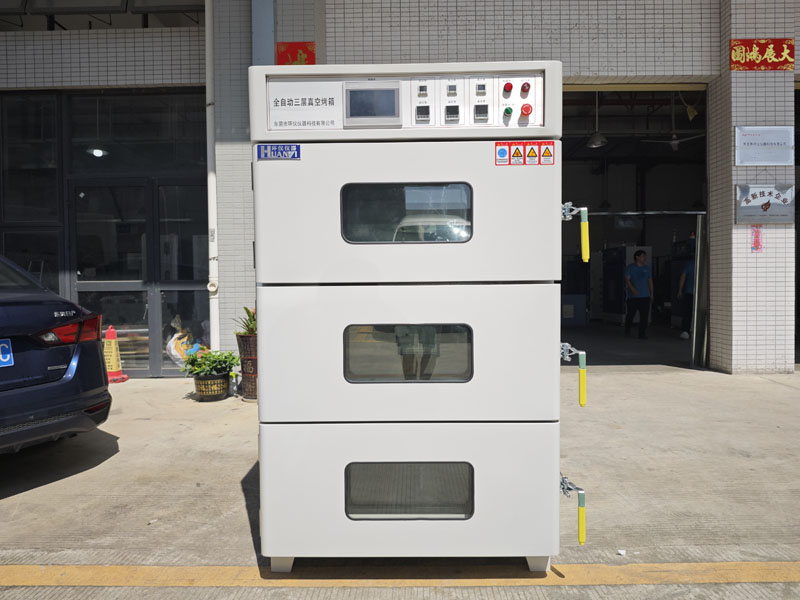

電池三層真空烘烤箱使用案例：

1.首先將裸電芯放入三箱式真空烤箱中，設(shè)定真空烤箱溫度，真空烤箱達(dá)到設(shè)定溫度后，裸電芯在85±5℃烘烤20~30min；

2.然后抽真空至三箱式真空烤箱的真空度為-0.095Mpa以下，裸電芯在85±5℃烘烤20~30min；

3.最后，在真空烤箱中充入85±5℃的高溫干燥氮?dú)猓琳婵湛鞠湔婵斩葹?0.01MPa以上，85±5℃烘烤5~10min；

4.再進(jìn)行步驟2和步驟3的操作10~20次；

5.關(guān)閉真空烤箱加熱部分，抽真空至真空烤箱真空度-0.08Mpa以下，充入常溫干燥氮?dú)猓琳婵湛鞠湔婵斩?0.01MPa以上，自然降溫到45℃以下，抽真空至真空度-0.09MPa以下，真空烤箱中電芯干燥完成后，將電芯真空儲(chǔ)存?zhèn)溆谩?/p>

備注：

真空烤箱通過(guò)高溫氮?dú)馔ǖ琅c氮?dú)饧訜崛萜鬟B接，真空烤箱還連接有真空通道和常溫氮?dú)馔ǖ馈?/p>

步驟3中高溫干燥氮?dú)鈦?lái)源于儲(chǔ)存在氮?dú)饧訜崛萜鞯母呒兊獨(dú)猓獨(dú)饧兌取?9.99%，氧含量≤100ppm。

在電池三箱式真空烤箱中充入高溫干燥氮?dú)猓粫?huì)降低裸電芯的溫度，整個(gè)電芯干燥過(guò)程電芯溫度浮動(dòng)不大，提高了烘烤效率。
