我國是覆冰較為嚴重的國家之一。隨著電力事業的發展，絕緣子的覆冰及閃絡問題已經成為輸電線路安全運行及外絕緣設計最重要的問題之一。在研究絕緣子覆冰特性時，可以在電能極端氣候支持試驗艙內模擬覆冰試驗，下面我們來了解一下該覆冰試驗系統。

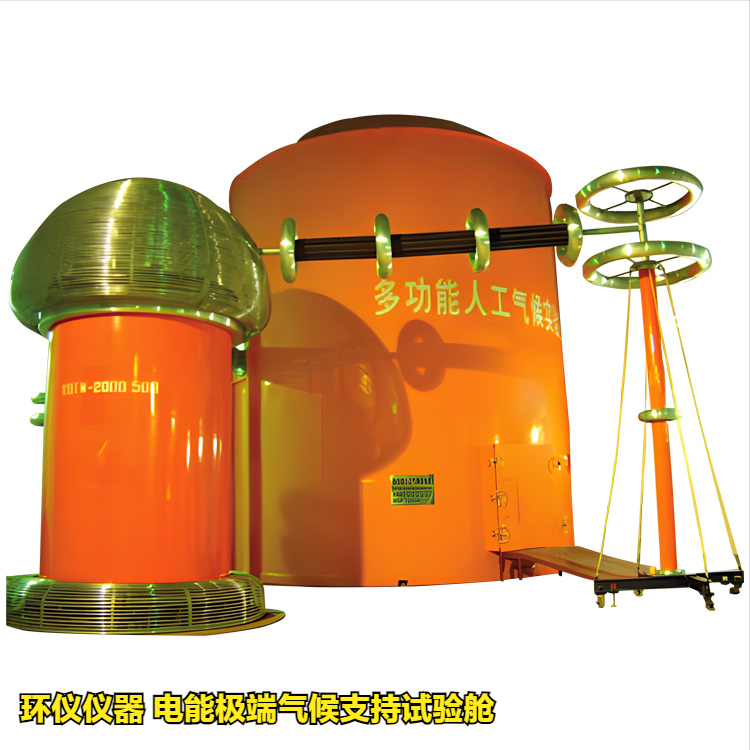

實驗設備：環儀儀器 電能極端氣候支持試驗艙

覆冰系統：覆冰過程中外加試驗電壓大小為10kV、20kV、30kV 三種情況，試驗覆冰水電導率為γ20= 370uS/cm（校正到 20℃下的值），霧滴的直徑在 10～120um 范圍內，實驗時控制氣候室溫度在-4～0℃，風速為 0.5～1.2m/s，每次覆冰時間均為 90min。

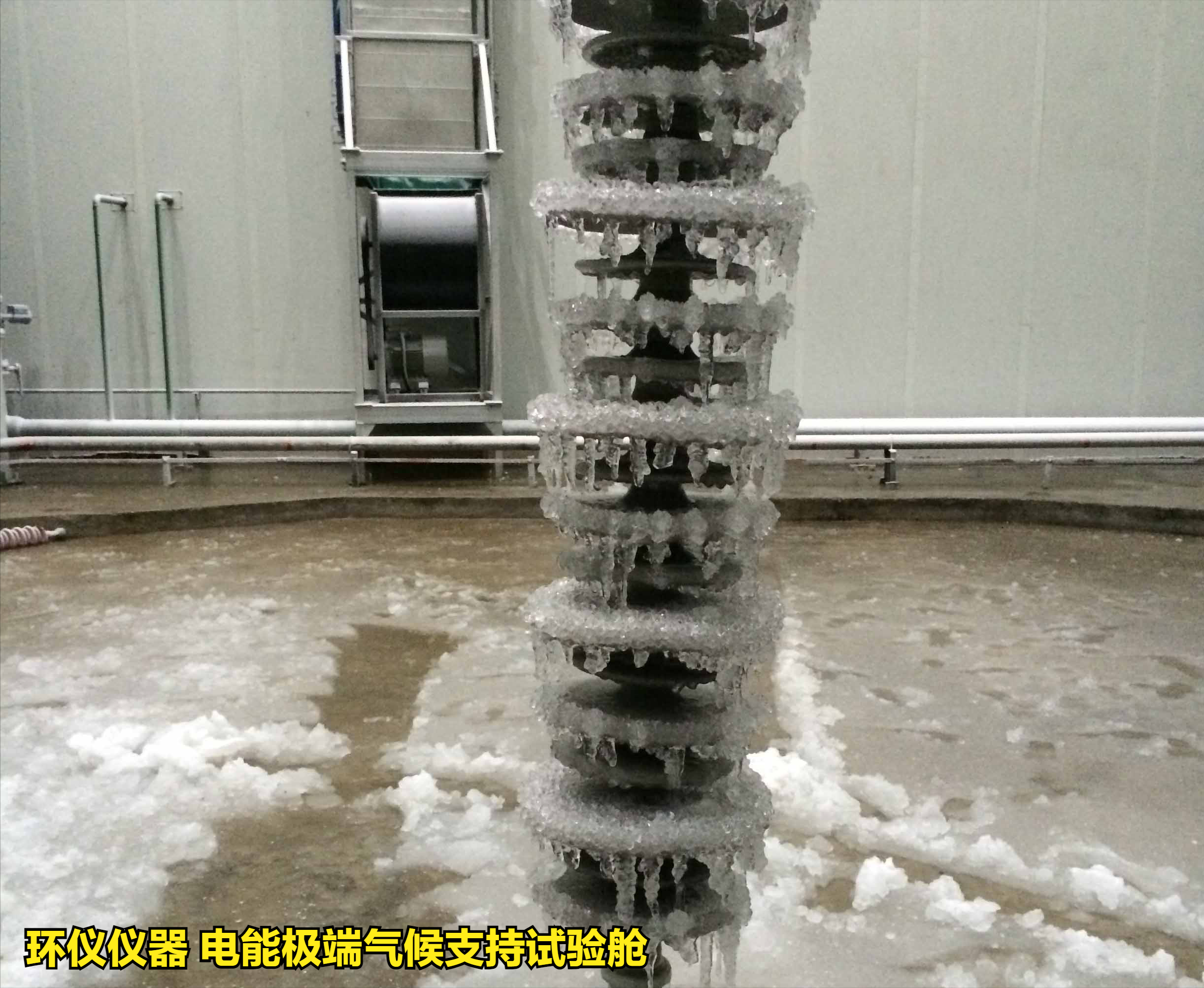

覆冰水噴淋：罐體內部裝有噴嘴，通過噴嘴對線路絕緣子進行噴淋水覆冰。實驗室溫度設定為大約-12℃，并由制冷機組控制系統進行控制。過冷卻水的溫度控制在4℃左右，其在20°℃ 時的電導率為100uS/cm。由于罐內溫度比較低，當冷卻水噴淋到絕緣子表面時,經過測量，水在絕緣子表面的溫度大約0℃

系統方案：

根據試驗艙技術指標要求和具體的使用條件，綜合技術指標、可靠性等指標，空調送風設計采用內循環空調送風方案。試驗艙下方的空氣通過6個空調柜的回風口經蒸發器、加熱器進行溫度調節和除濕后被頂部軸流風機吸入，從頂部出風口吹出，送入工作室。

每個空調柜中安裝一套蒸發器，配置3臺直徑500mm風量～4500m3/h的軸流風機，風機配置IP65特種電機，功率1.5kW。

以上就是電能極端氣候支持試驗艙的覆冰系統，如有電能極端氣候支持試驗艙的選型疑問，可以咨詢環儀儀器相關技術人員。
