貨運(yùn)無(wú)人機(jī)的中性鹽霧實(shí)驗(yàn)是人工加速和模擬腐蝕實(shí)驗(yàn)方式之一，它以一定濃度的 NaCl溶液在控制條件下加壓呈細(xì)霧態(tài)，使之均勻地散落在試樣表面，并在不斷更新液膜條件下模擬沿海大氣對(duì)無(wú)人機(jī)部件的腐蝕。下面，我們來(lái)看看貨運(yùn)無(wú)人機(jī)的鹽霧加速實(shí)驗(yàn)研究。貨運(yùn)無(wú)人機(jī)的鹽霧加速實(shí)驗(yàn)研究：

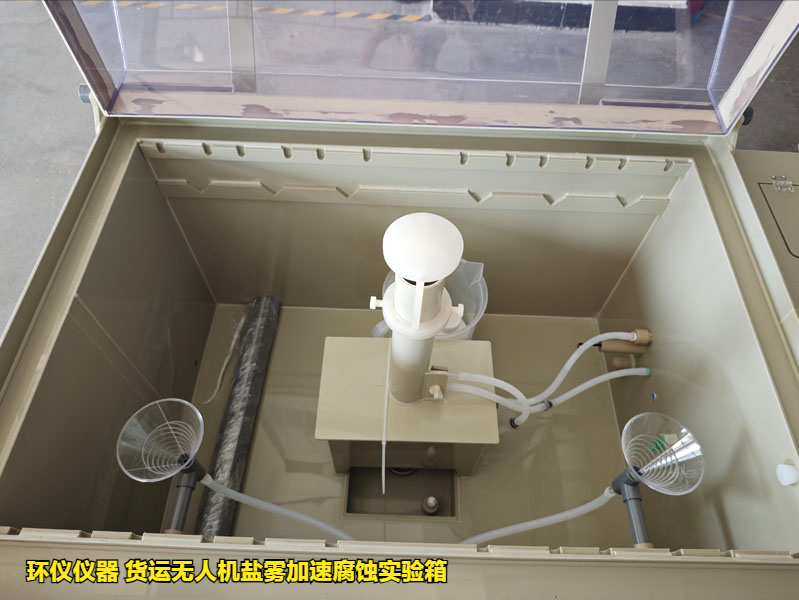

試驗(yàn)設(shè)備：環(huán)儀儀器 貨運(yùn)無(wú)人機(jī)鹽霧加速腐蝕實(shí)驗(yàn)箱

技術(shù)參數(shù)及噴霧特點(diǎn)：工作室溫度范圍為35~50℃;飽和桶溫度范圍為37~55℃;溫度均勻度≤+2℃，溫度波動(dòng)度≤±0.5℃;噴霧方式為氣流擋板式;噴霧特點(diǎn)是連續(xù)、周期任選。

預(yù)處理：實(shí)驗(yàn)之前，用純度＞95.5%的工業(yè)氯化鈉配置5%的NaCl中性溶液，用做噴霧溶液。對(duì)試樣進(jìn)行表面處理并歸類貼上標(biāo)簽。

實(shí)驗(yàn)的其它環(huán)境參數(shù)要求分別為：實(shí)驗(yàn)箱溫度(35±2℃)，飽和器溫度(37+2℃)，采用不間斷噴霧方法，實(shí)驗(yàn)時(shí)間3d(72h)，實(shí)驗(yàn)檢查時(shí)間間隔為4h。

實(shí)驗(yàn)結(jié)果及分析：

1)在中性鹽霧環(huán)境下，蜂窩狀玻璃鋼復(fù)合材料沒(méi)有發(fā)生變化,基材與涂層之間未發(fā)生起泡、開裂及剝離等情況,表明這種材料及其防護(hù)涂層的耐鹽霧腐蝕性較好。

2)金屬材料在黑漆防護(hù)的情況下，經(jīng)過(guò)72h的中性鹽霧侵蝕后，產(chǎn)生腐蝕。具體表現(xiàn)為表面產(chǎn)生大量紅色物質(zhì)，經(jīng)觀察分析為鐵銹。

3)鋁合金材料分為2類，通過(guò)72h的中性鹽霧腐蝕實(shí)驗(yàn)后，取出觀察，部分鋁合金材料沒(méi)有發(fā)生變化。

改進(jìn)措施：

上述分析表明，舵機(jī)滑桿以及陀螺儀上的活動(dòng)部分在結(jié)構(gòu)設(shè)計(jì)時(shí)還存在一定的不足,應(yīng)該對(duì)其進(jìn)行表面處理，但由于它是活動(dòng)件，不能在其表面涂防鹽霧涂料，可以采用在其表面涂防鹽霧侵蝕的潤(rùn)滑劑。對(duì)于一些不活動(dòng)的不銹鋼或者鐵合金板材,最好用別的材料替換。對(duì)于必須用黑色金屬材料的構(gòu)件，應(yīng)采用噴鋅而不用鍍鋅進(jìn)行防護(hù)。

如有貨運(yùn)無(wú)人機(jī)相關(guān)試驗(yàn)疑問(wèn)，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
