在室內(nèi)裝飾裝修中大量使用膠合板、刨花板和纖維板等人造板，由此引起的室內(nèi)空氣污染問題受到空前的重視，根據(jù)相關(guān)標(biāo)準(zhǔn)的要求，在對這些裝飾材料的voc釋放量研究過程中，會使用1立方環(huán)境艙法測試艙，下面，我們對此做個簡單了解。

實木復(fù)合地板的voc釋放量研究：

VOC釋放量設(shè)備：環(huán)儀儀器 1立方環(huán)境艙法測試艙

配套產(chǎn)品：熱解吸脫附儀、氣質(zhì)聯(lián)用儀、Tenax-TA采樣管等

預(yù)處理：

試驗前用清水清洗 1 m3測試艙艙體內(nèi)表面，再用去離子水清洗 2 遍后擦干。根據(jù)ASTM D 5116-2010 設(shè)定氣候箱參數(shù)值，同時將待測試的實木復(fù)合地板樣品在 23 ℃ 、45% 相對濕度條件下放置 1 周。1 周后，取出樣品平放在測試艙中心位置，確保艙體內(nèi)空氣可以流過樣品兩側(cè)后密閉艙門，分別在 1，3，7，14，21，28 天取樣，第 28 天結(jié)束。

研究結(jié)果：

樣品在釋放過程中，采用 Tenax-TA 采樣管收集氣體，熱解吸脫附儀解析 5 min 后，運用 GC /MS 內(nèi)標(biāo)法測定 VOC 成分，并進(jìn)行定性定量分析。

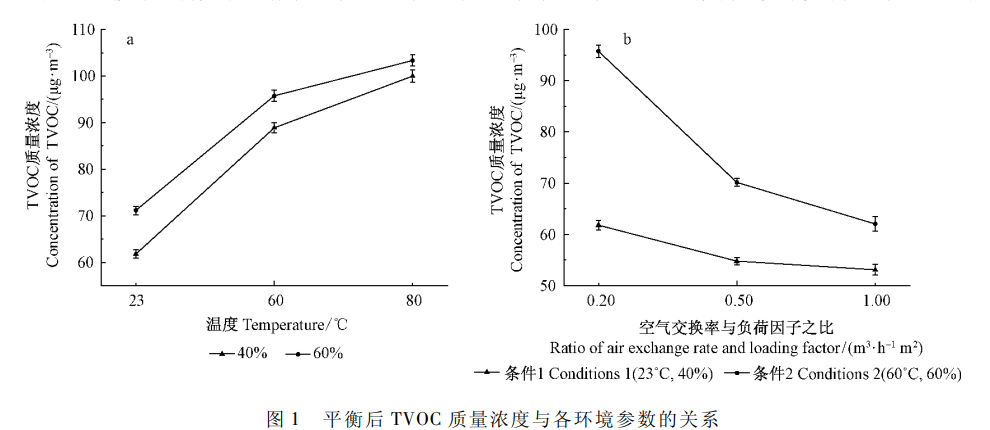

圖1 為平衡后 TVOC 質(zhì)量濃度與溫濕度以及空氣交換率和負(fù)荷因子之比的關(guān)系。從圖 1a 可以看出，溫度對處于穩(wěn)定散發(fā)階段的實木復(fù)合地板TVOC 的釋放有顯著響。

隨著溫度的上升，TVOC的質(zhì)量濃度呈現(xiàn)逐漸增加的趨勢。當(dāng)相對濕度為40% 時，隨著溫度從 23 ℃ 升高到 80 ℃ ，TVOC 質(zhì)量濃度從 61.804μg·m-3升高到 99. 959μg·m-3; 當(dāng)相對濕度為 60% 時，TVOC 質(zhì)量濃度從 71.163μg·m-3升高到 103.327 μg·m-3。

結(jié)論：

在 3 個不同溫度條件下，相對濕度 60% 時的 TVOC 釋放量均比相對濕度為 40% 時的釋放量大。在溫度為 23，60和80 ℃時，濕度 60% 時的 TVOC 質(zhì)量濃度比濕度為 40% 時的 TVOC質(zhì)量濃度分別高出15.14% ，7.71% 和3.37%。所以當(dāng)溫度越高時，濕度對平衡條件下TVOC質(zhì)量濃度的影響越小。

如有關(guān)于1立方環(huán)境艙法測試艙的試驗疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
