由于鈦合金具有高強度、高韌性以及高耐磨性等諸多特點，鈦合金材料在諸多領域都有廣泛的應用。為探究深冷處理對不同材質的鈦合金微觀組織的影響，我們將TA7、TA6、TC4三種鈦合金進行深冷處理（DCT），分析深冷處理前后的鈦合金微觀組織的變化情況。

鈦合金深冷處理研究：

處理設備：環儀儀器 合金液氮處理設備

樣品大小：鈦合金棒材（TA7、TB6、TC4）原始材料切割為10 mm×10 mm×8 mm的立方體試樣。

處理過程：

1.預處理：

為保證樣品的表面平整度與潔凈度，試驗樣品需先用砂紙進行打磨和拋光。

2.深冷處理：

將試樣放入合金液氮處理設備（-196℃）中處理，保溫48h后，待恢復至室溫進行后續實驗。

顯微組織觀察：

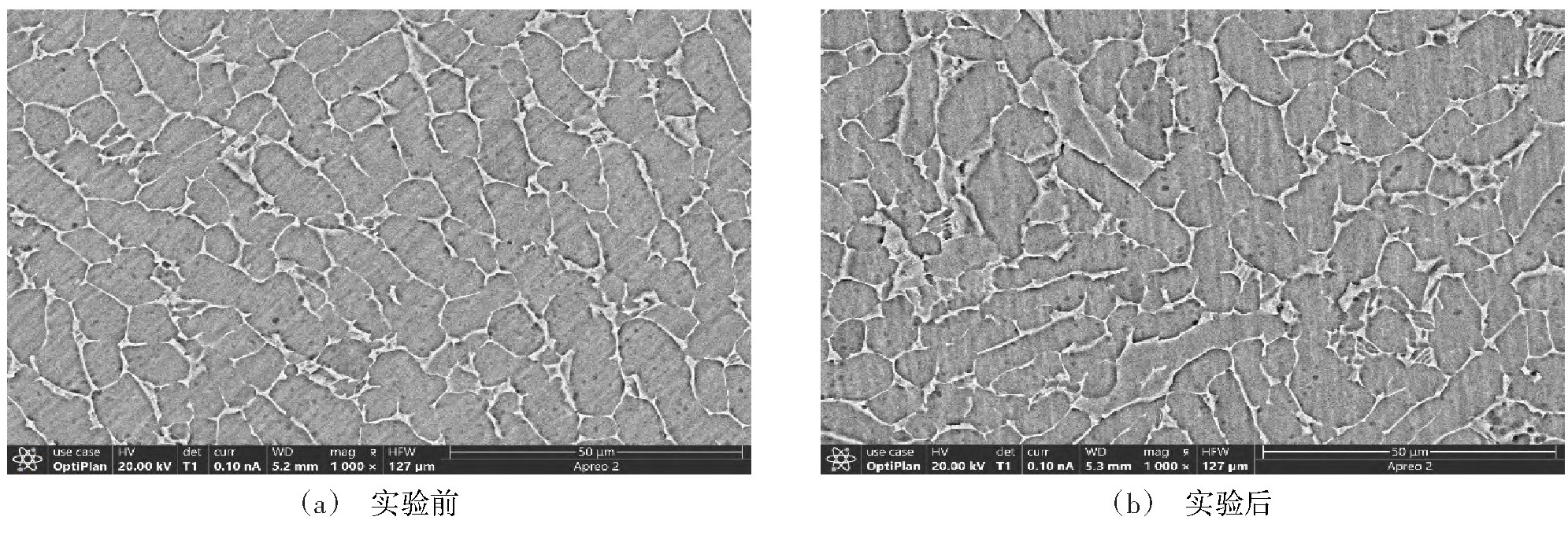

1.實驗前后 TA7 鈦合金的電子掃描電鏡圖

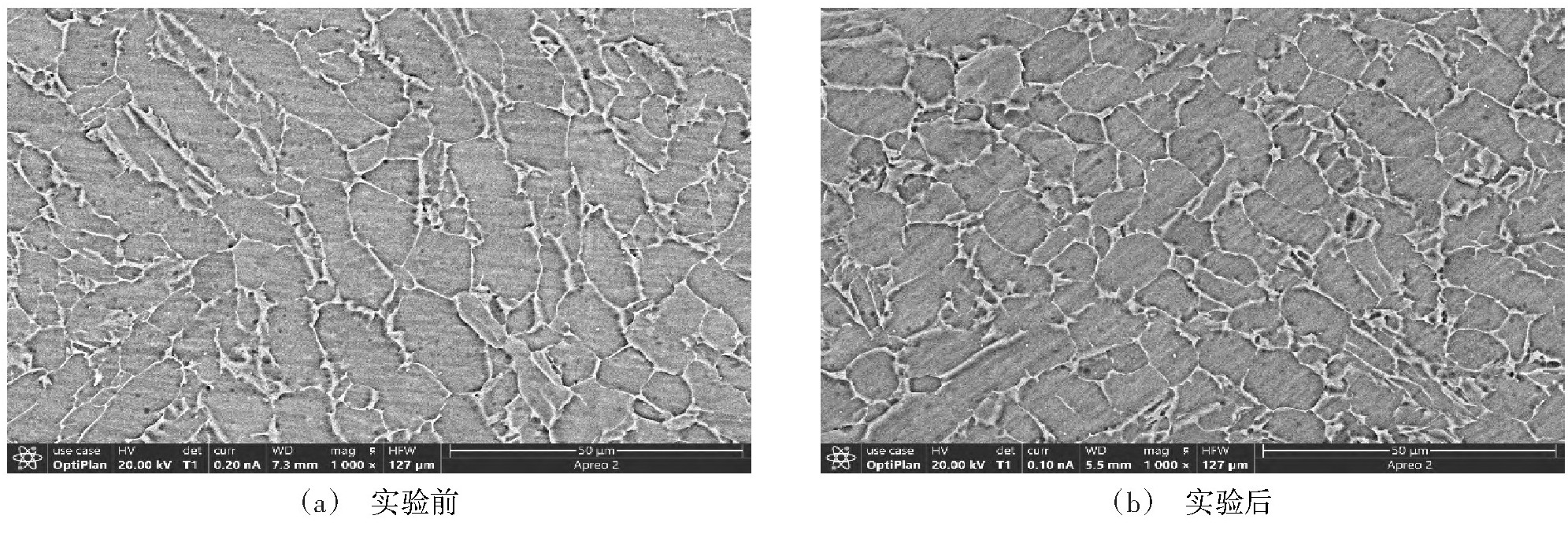

2.實驗前后 TB6 鈦合金的電子掃描電鏡圖

3.實驗前后 TC4 鈦合金的電子掃描電鏡圖

通過實驗前后的對比可知，實驗前的金相組織由大片微觀組織組成，分布并不均勻，晶粒體積較大；深冷處理后，晶粒尺寸均有一定的變化，由于溫度降低，冷壓縮力增大，導致晶粒受到擠壓，故尺寸發生了變化，微觀組織變得更加密集。與此同時由于晶粒受到擠壓，在晶體的局部上出現了一定量細小的亞晶。

從以上實驗結果可以發現，深冷處理對三種鈦合金均可起到細化晶粒，促進產生析出物的作用。

實驗結論：

三種材料在深冷處理之后，均有黑色析出物析出的現象，其中TA7與TC4鈦合金析出物數量增加最為明顯。對于TA7鈦合金來說，這是由于晶粒存貯的能量被釋放，發生再結晶現象，產生新的轉化物，而這些轉化產物顆粒較小并吸附在原基體之上。

以上就是對鈦合金的深冷處理研究，如有深冷處理試驗疑問，可以咨詢環儀儀器相關技術人員。
