硫化橡膠在低溫下松弛過(guò)程急劇減慢， 硬度、模量和分子內(nèi)摩擦增大，彈性顯著降低，致使橡膠制品的使用性能降低，在動(dòng)態(tài)條件下尤其突出。對(duì)于硫化橡膠的低溫脆性測(cè)試，有單試樣與多試樣兩種方法，下面，我們就這兩種試驗(yàn)方法中的試驗(yàn)要求，做個(gè)簡(jiǎn)單的對(duì)比。

低溫脆性試驗(yàn)設(shè)備：環(huán)儀儀器 硫化橡膠脆性溫度試驗(yàn)機(jī)

試驗(yàn)標(biāo)準(zhǔn)：

GB/T 15256-2014 硫化橡膠或熱塑性橡膠低溫脆性的測(cè)定（多試樣法）

GB/T 1682-2014 硫化橡膠 低溫脆性的測(cè)定 單試樣法

試驗(yàn)方法對(duì)比：

1.樣品數(shù)量

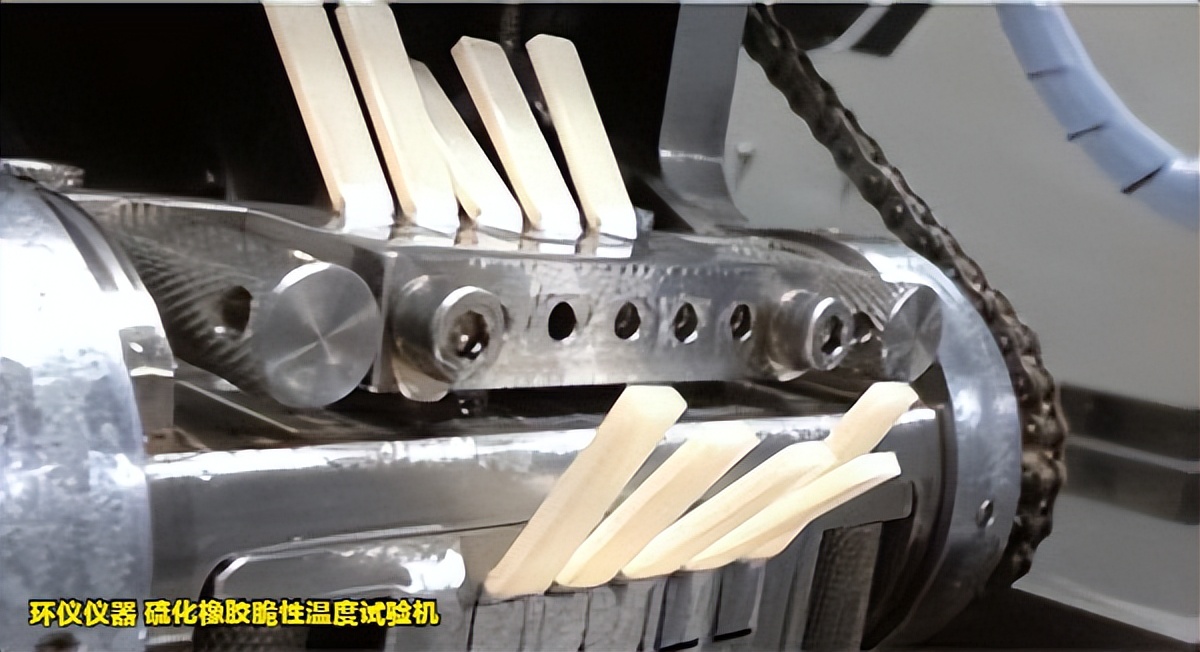

單試樣法測(cè)定硫化橡膠脆性溫度時(shí)，每次在夾持器上夾持1個(gè)試樣，多試樣法每次夾持5個(gè)試樣。同時(shí)，單試樣法試樣受沖擊部位到試樣夾持器下端的距離為（11.0±0.5）mm，而多試樣法試樣在沖擊時(shí)沖擊頭和試樣夾持器之間的距離為（8±0.3）mm。

2.沖擊距離

單試樣法中沖擊裝置使用了沖擊彈簧，沖擊頭到試樣的距離為（25±1）mm；多試樣法中沖擊頭沿著垂直于試樣上表面的軌道運(yùn)動(dòng)，以（2.0±0.2）m·s-1的速度沖擊試樣。

3.試驗(yàn)溫度

采用單試樣法測(cè)得的硫化膠脆性溫度比多試樣法測(cè)得的硫化膠脆性溫度低2~4 ℃ 。

以上就是硫化橡膠單試樣與多試樣的實(shí)驗(yàn)對(duì)比，如有低溫脆性試驗(yàn)疑問(wèn)，可以咨詢(xún)環(huán)儀儀器相關(guān)技術(shù)人員。
