交聯(lián)密度對橡膠低溫性能的影響規(guī)律是否會因橡膠極性或飽和性的差異而出現(xiàn)不同，本文選用 NR、 NBR、EPDM 以及 EVM 為研究對象，使用沖擊法脆性溫度試驗機表征出不同交聯(lián)密度下各橡膠的脆性溫度，為橡膠低溫性能的研究提供新的研究思路。

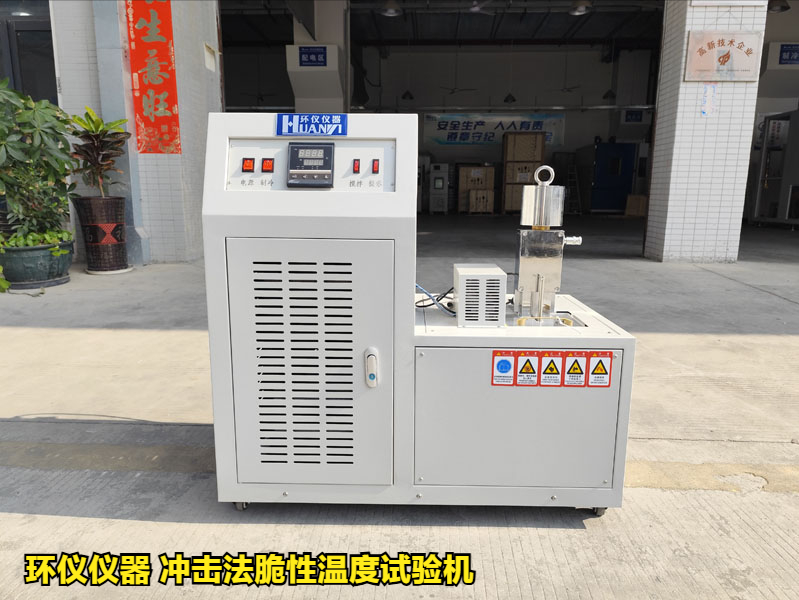

試驗設(shè)備：環(huán)儀儀器 沖擊法脆性溫度試驗機

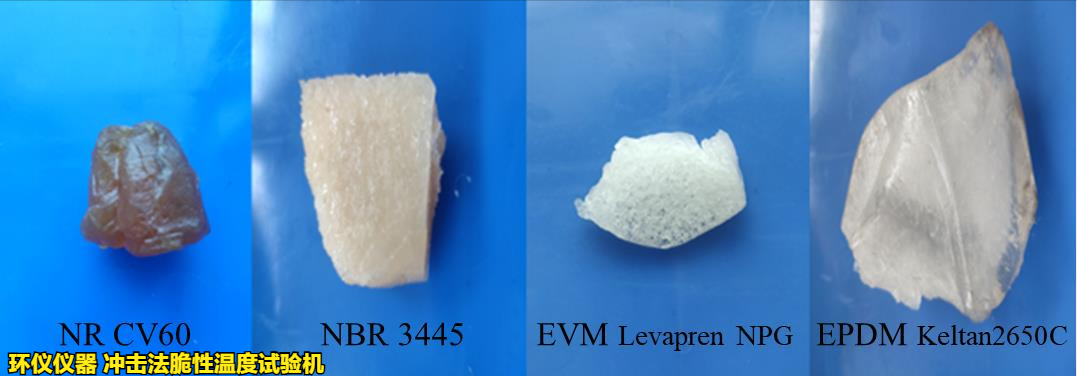

試驗樣品（未制備）：

試驗過程：

將制備好的樣品，按照 GB/T 15256-2014（多試樣法） 測試不同交聯(lián)密度橡膠試樣的低溫脆性。

測試結(jié)果與結(jié)論：

不同交聯(lián)密度 NR、 NBR、 EVM 試樣的低溫脆性溫度（Tb） 分別如下圖所示。

從圖中可以看出，交聯(lián)密度對不同分子結(jié)構(gòu)橡膠 Tb 的影響規(guī)律不同。

1.隨著交聯(lián)密度的增大 NR、 NBR、 EVM 試樣的 Tb 先保持不變后增加，NRS3.5、 NBRS3.5以及 EVMDCP3.5 的 Tb 最大，分別為-58 ℃、 -24 ℃、 -26 ℃，此時橡膠在低溫下抗沖擊的性能最差；

2.高交聯(lián)密度時，分子鏈的運動性能變差，彈性變差，遭受擺錘沖擊時橡膠分子鏈無法通過有效的構(gòu)象調(diào)整以及形變來吸收、耗散沖擊能，試樣被破壞。

3.存在較大交聯(lián)密度差異時，各橡膠 Tb 最大變化幅度僅有 2 ℃，這說明交聯(lián)密度對 NR、 NBR、 EVM 的 Tb 無明顯影響。

下表為不同交聯(lián)密度 EPDM 的 Tb，

從表中可以看出不同交聯(lián)密度 EPDM試樣的 Tb 均低于-70℃（由于受脆性溫度測試冷卻介質(zhì)的最低溫度所限，只能測到-70℃），且遠低于其 Tg，說明交聯(lián)密度對 EPDM 試樣的 Tb 無明顯影響；

在四種橡膠中 EPDM 的抵抗低溫脆性斷裂的能力最佳，這可能與其特殊的分子結(jié)構(gòu)有關(guān)。

以上就是不同橡膠的低溫脆性試驗，如有試驗疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
