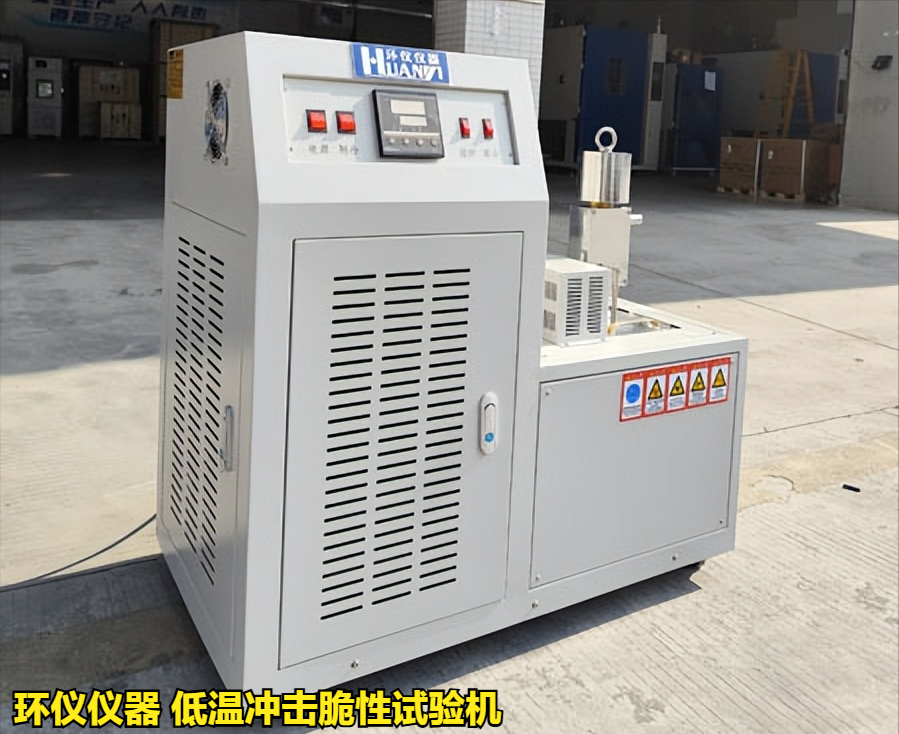

低溫沖擊脆性試驗(yàn)機(jī)主要用于橡膠、塑料等產(chǎn)品的低溫脆性測(cè)試，溫度可調(diào)節(jié)零下40℃、50℃、60℃、70℃，試驗(yàn)樣品可滿足單試樣或多試樣的低溫脆性試驗(yàn)。試驗(yàn)機(jī)由制冷壓縮機(jī)組、冷浴、沖擊裝置和溫度控制箱三部分組成。冷浴溫度由數(shù)字溫度控制儀控制、控溫、沖擊裝置采用加速垂直沖擊方法。

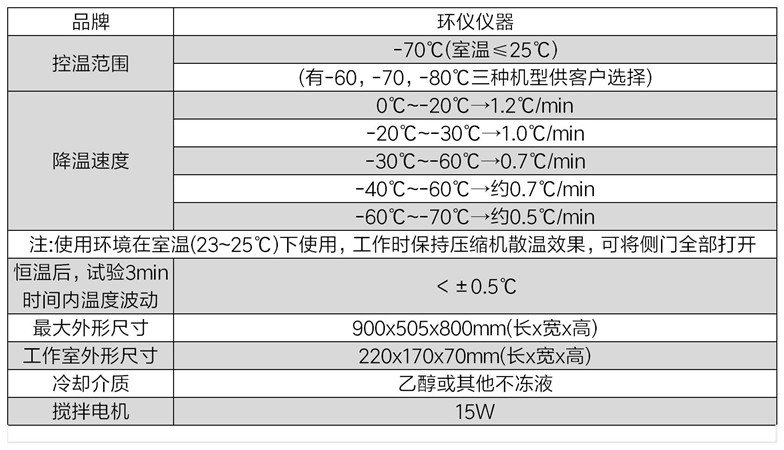

技術(shù)參數(shù)：
使用方法：
1.接通電源，溫控儀和計(jì)時(shí)器顯示燈亮。
2.向冷井中注入冷凍介質(zhì)（一般為工業(yè)乙醇），其注入量應(yīng)保證夾持器的下端到液面的距離為75±10mm。
3.將試樣垂直夾在夾持器上。夾的不宜過(guò)緊或過(guò)松，以防止試樣變形或脫落。
4.達(dá)到試驗(yàn)溫度后，按下啟動(dòng)按鈕，試驗(yàn)機(jī)自動(dòng)工作（按下夾持器，開(kāi)始冷凍試樣，同時(shí)啟動(dòng)時(shí)序控制開(kāi)關(guān)或按動(dòng)表計(jì)時(shí)。試樣冷凍時(shí)間規(guī)定為3.0±0.5min。試樣冷凍期間，冷凍介質(zhì)溫度波動(dòng)不得超過(guò)±1℃）
5.取下試樣，將試樣按沖擊方向彎曲成180°，仔細(xì)觀察有無(wú)破壞。
6.試樣經(jīng)沖擊后（每個(gè)試樣只準(zhǔn)沖擊一次），如出現(xiàn)破壞時(shí)，應(yīng)提高冷凍介質(zhì)的溫度，否則降低其溫度，繼續(xù)進(jìn)行試驗(yàn)。

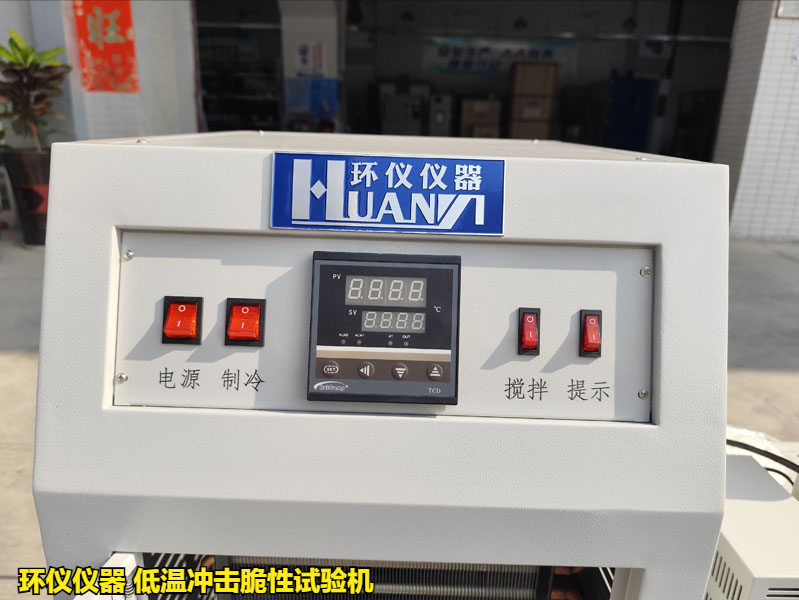

7.溫度調(diào)節(jié)方法：a、按set鍵，溫控儀進(jìn)入設(shè)置狀態(tài)
b、按“＜”鍵移動(dòng)到要設(shè)置的位置
c、按“∧”鍵調(diào)整溫度
d、按“set”鍵確定
通過(guò)反復(fù)試驗(yàn)，確定至少有兩個(gè)試樣不破壞的低溫度和至少一個(gè)試樣破壞的高溫度，如這兩個(gè)結(jié)果相差不大于1℃時(shí)，即試驗(yàn)結(jié)束。
低溫脆性的理解：
橡膠材料的沖擊吸收功隨溫度降低而減小，當(dāng)試驗(yàn)溫度低于韌脆臨界轉(zhuǎn)變溫度時(shí)，沖擊吸收功明顯下降，橡膠材料由韌性狀態(tài)變?yōu)榇嘈誀顟B(tài)，這種現(xiàn)象稱為低溫脆性，對(duì)應(yīng)的溫度為該橡膠材料的脆性溫度。
如有低溫沖擊脆性試驗(yàn)機(jī)的選型疑問(wèn)，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
