20L腔室法為日本《JIS A 1901:2015 建筑產品用揮發性有機化合物和醛類排放量測定》標準中的相關測試方法，下面，我們根據此標準，對木地板進行甲醛和voc釋放量的試驗驗證，供大家參考。

試驗設備：環儀儀器 20L腔室法甲醛voc排放倉

試驗樣品：尺寸為165mm * 165mm的木質地板

試驗過程：

1.試驗前，先對試驗箱和釋放艙進行清潔，揮發性有機化合物的背景濃度足夠低，以免干擾排放測定。總揮發性有機化合物 (TVOC) 的背景濃度應為 20 pg/m2或更低。

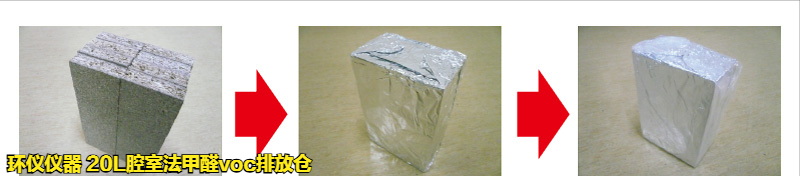

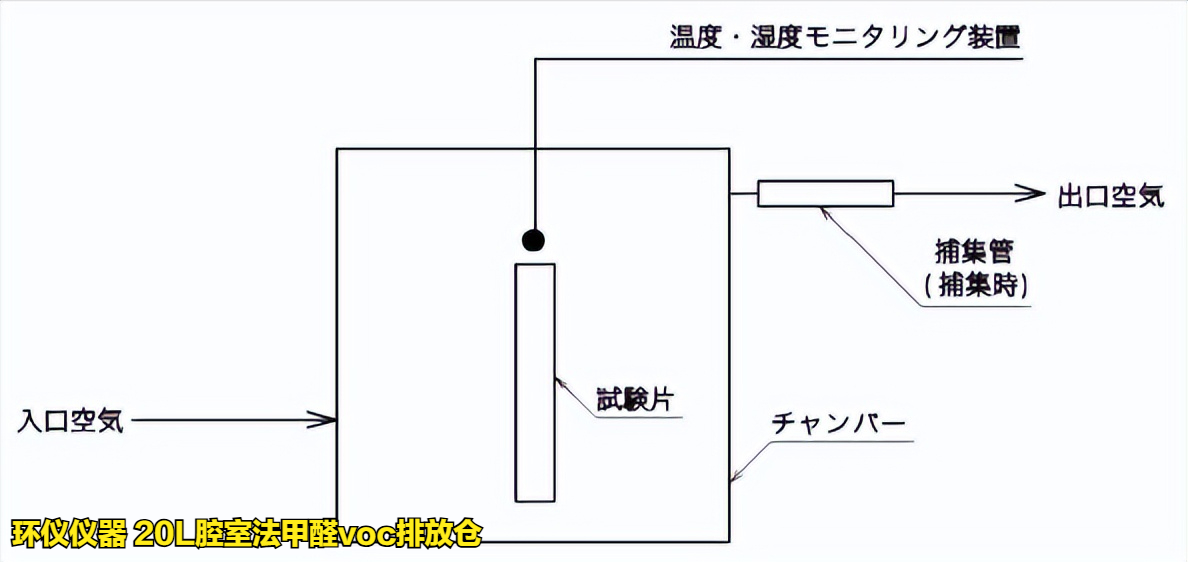

2.樣品按照標準的要求進行密封，并按照標準的要求放置在20L腔室中間。如下圖所示。

3.在整個測量過程中，測試室內的空氣溫度和相對濕度分別保持在25±1℃和50±4%，并以0.5h-1的頻率進行通風。

由于該測試是在JISA1901標準制定之前進行的，因此環境空氣溫度保持在25℃而非28℃。醛類化合物采用高效液相色譜法（HPLC）進行分析，揮發性有機化合物（VOCs）則采用熱脫附/氣相色譜/質譜聯用（TDS/GC/MS）進行分析，具體結果見下表。

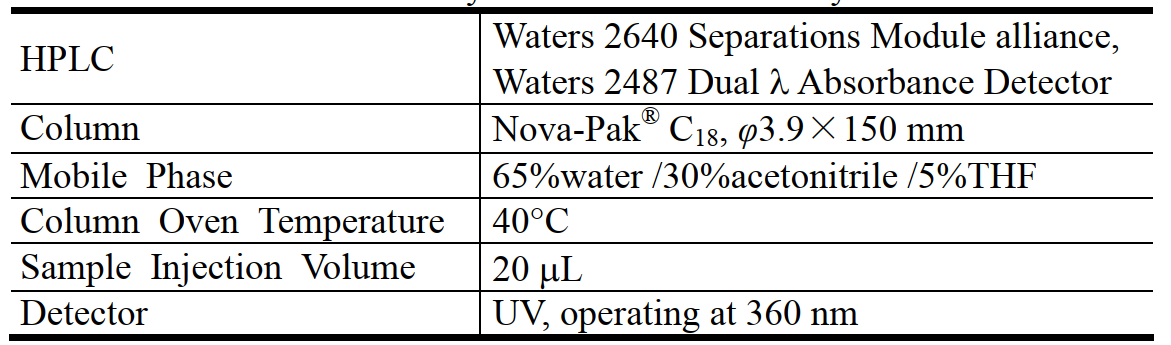

a.甲醛

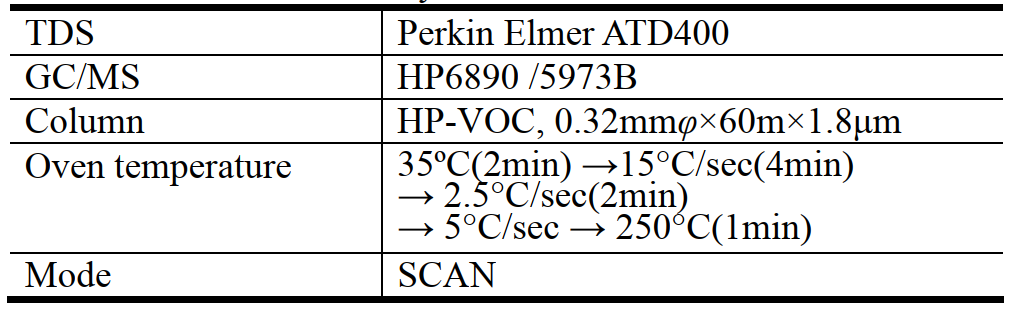

b.VOCs

不同材料的VOCs分析條件略有不同，因此此處僅列出EPS的分析條件。

試驗結果：

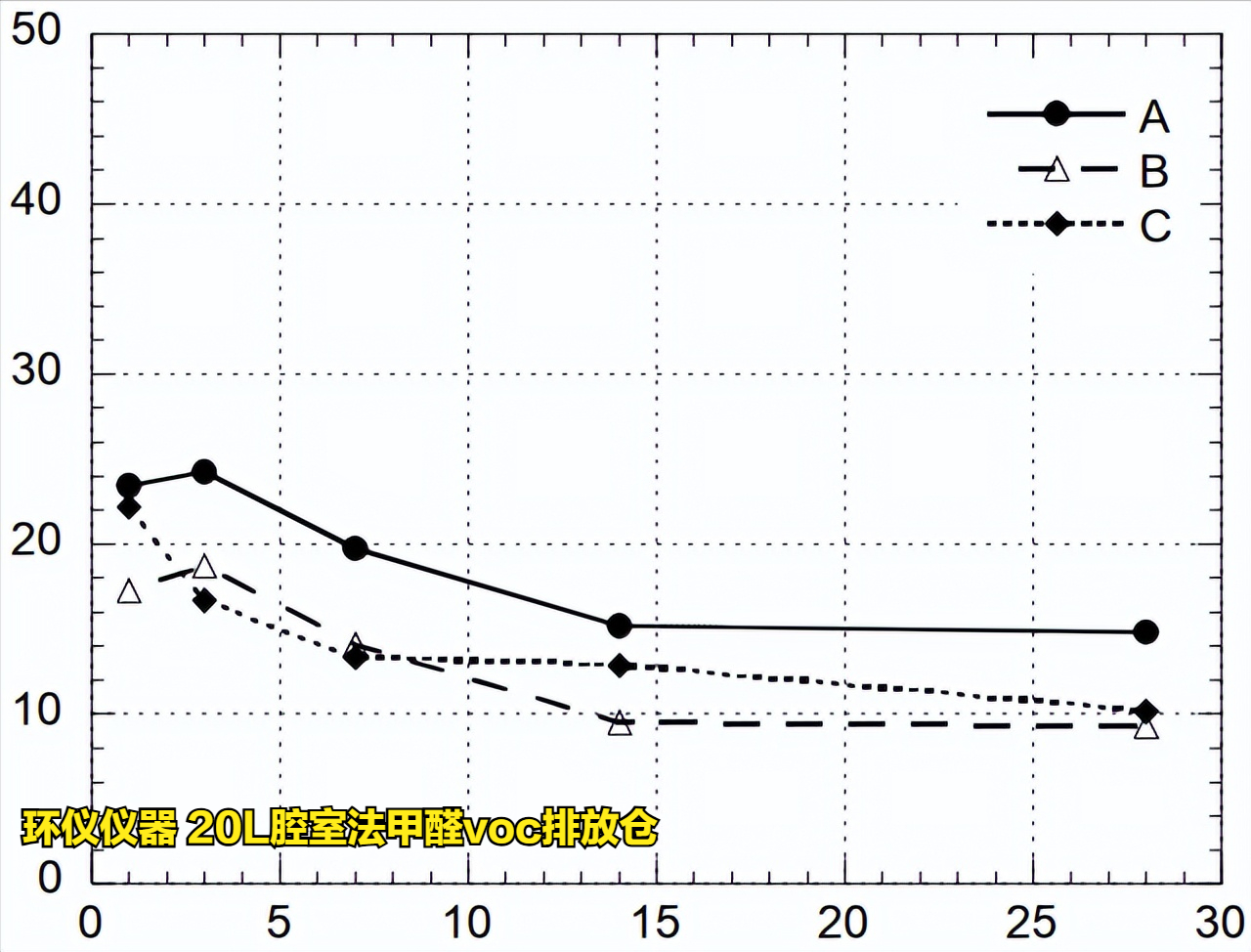

1.下圖顯示了地板材料的甲醛釋放率。

第一天，地板A和B的甲醛釋放率幾乎相同，均為23μg/m2·h。地板B的甲醛釋

放率為17μg/m2·h。28天后，地板材料A的甲醛釋放率為15μg/m2·h，地板材料B和C的甲醛釋放率約為10μg/m2·h。這些釋放率相對較高。

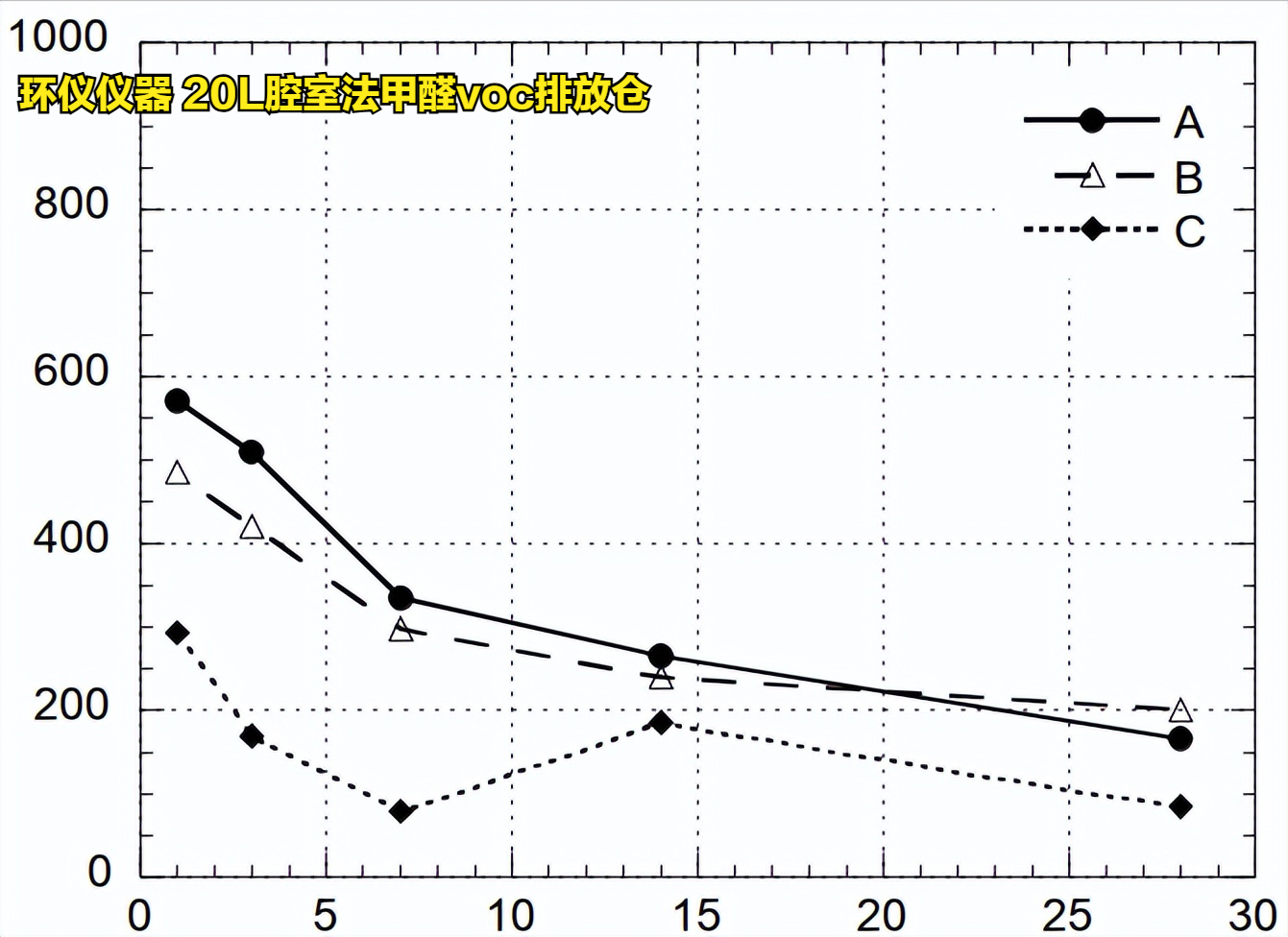

2.下圖顯示了三種地板材料總揮發性有機化合物（TVOC)的衰減情況。

此處TVOC以甲苯當量計算。第一天，地板材料A的TVOC為57Oμg/m2·h，地板材料B為490μg/m2·h，地板材料C為300μg/m2·h。

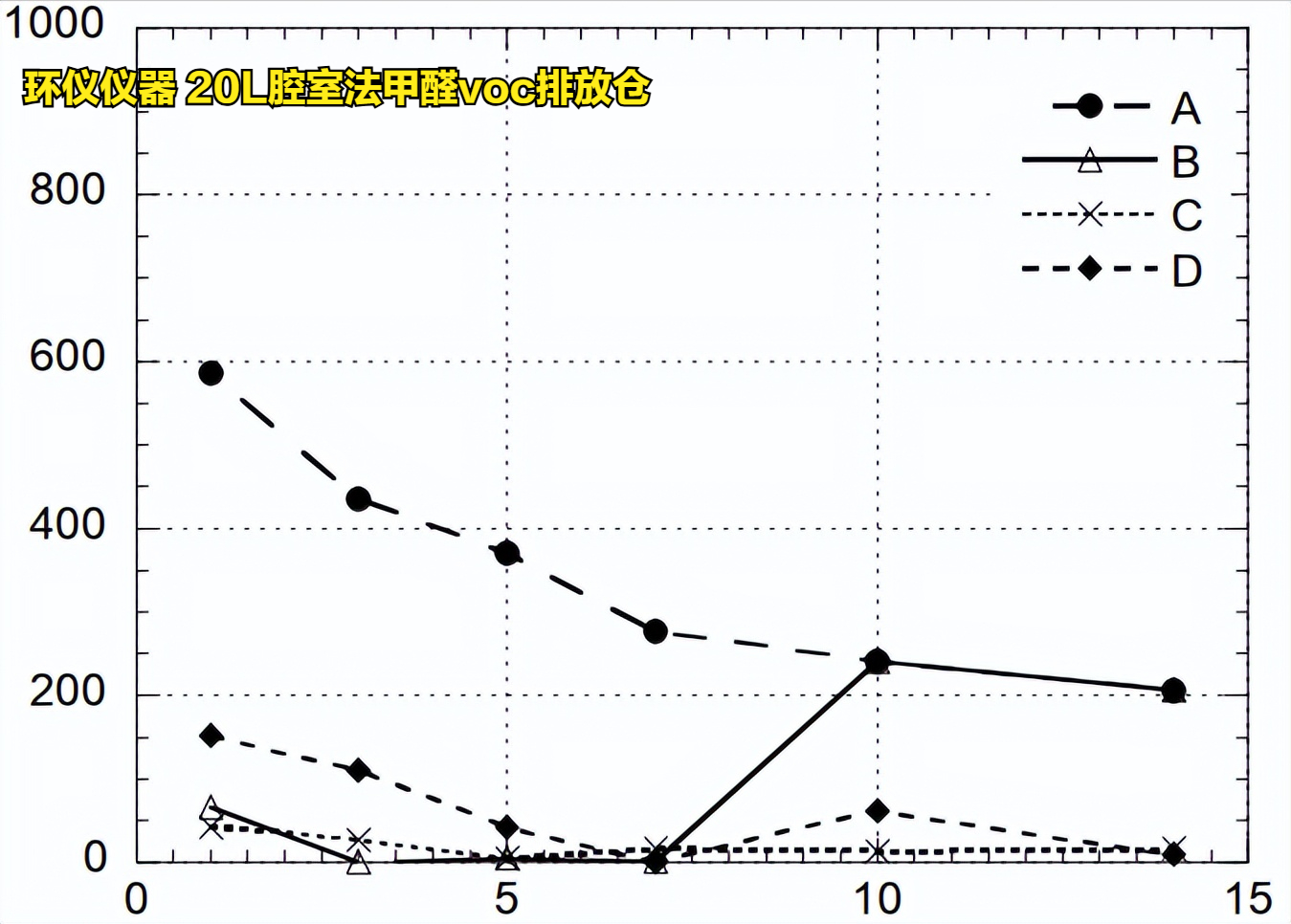

下圖顯示了TVOC的衰減過程。

EPSA的排放速率在1天后為586μg/m2·h，14天后為206μg/m2·h。EPSB的排放速率在7天內約為40μg/m2 ·h。

然而，10天后EPSB的排放量增加。14天后EPSA的排放量為210μg/m2·h。原因尚不清楚。推測可能是由于EPS內部的化學物質擴散到表面，增加了排放速率。

我們在多次不同的測量中觀察到EPS存在相同的現象。研究發現，EPSA釋放VOCs的過程可能持續較長時間。EPSC在第一天的釋放速率為42μg/m2·h，此后5天仍維持在10~20μg/m2·h的水平。

下圖顯示了苯乙烯的衰減過程。

苯乙烯是TVOC的主要成分。這些衰減曲線與TVOC的衰減曲線吻合。EPS由苯乙烯單體制成，其中仍殘留有少量苯乙烯單體。EPSA和B的苯乙烯排放率高于美國EPSD。在此期間，EPSD的苯乙烯排放率低于10μg/m2·h。

以上就是20L腔室法甲醛voc排放倉對木地板的試驗驗證，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
