由于 LED 技術(shù)的飛速發(fā)展，新結(jié)構(gòu)、新工藝層出不窮，LED 的可靠性問題仍然十分突出。LED 的壽命與器件工藝和工作條件有著密切的關(guān)系 ，針對 LED 在大電流 、濕度應(yīng)力和溫度應(yīng)力條件下的老化研究是非常必要的。下面，我們對LED的濕熱應(yīng)力進(jìn)行失效分析，下面為研究結(jié)果。

LED濕熱應(yīng)力分析研究：

試驗設(shè)備：環(huán)儀儀器 led燈具濕熱應(yīng)力試驗箱

試驗樣品：5只白光LED，樣品編號為 B1~B5

試驗過程：

實驗采用led燈具濕熱應(yīng)力試驗箱對樣品進(jìn)行高溫高濕老化，實驗溫度為 85 ℃，相對濕度為 85%。施加 180 mA 老化電流進(jìn)行加速老化，并且給樣品配以特制散熱板使其能夠有效散熱。根據(jù)老化時間設(shè)定測量周期，并使用專用的測試系統(tǒng)來測量參數(shù)，測試電流為 150 mA。測量參數(shù)有光通量、光效值和正向電壓等。

試驗結(jié)果：

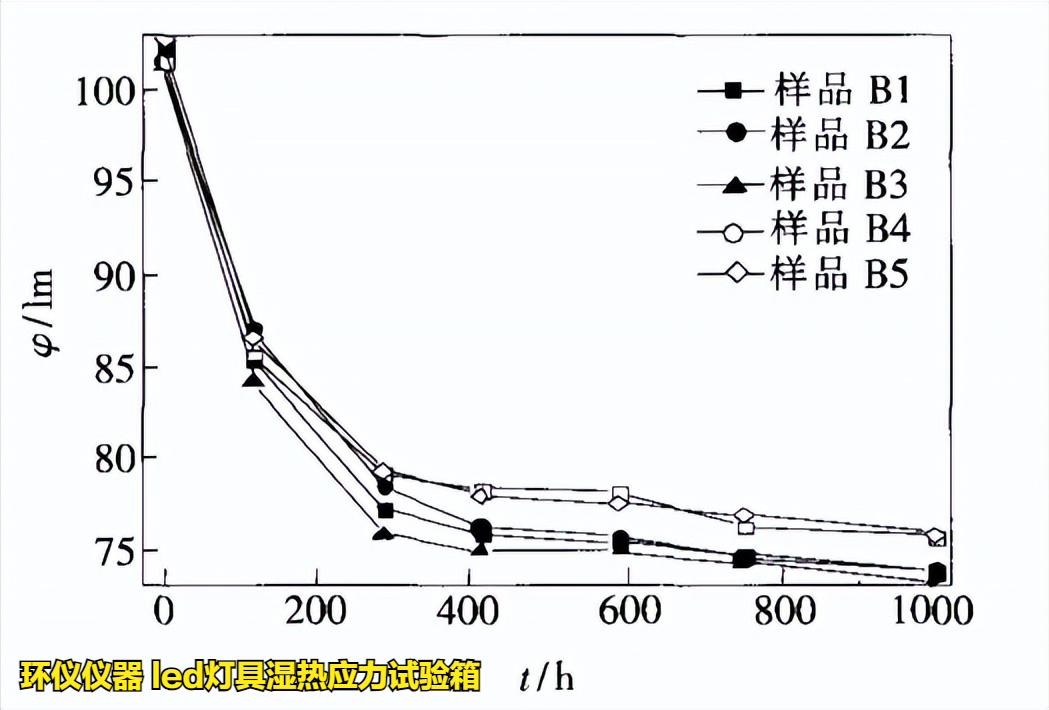

1.下圖為樣品的光通量(φ)隨老化時間的變化曲線。

可以看出，樣品的光通量值和光效值在施加高溫、高濕和應(yīng)力電流加速老化后都有所下降。在 0~300 h 期間，其光通量值就隨老化時問迅速下降；在300~1 000 h 期間，光通量值趨于平穩(wěn)但總體趨勢依然是下降。

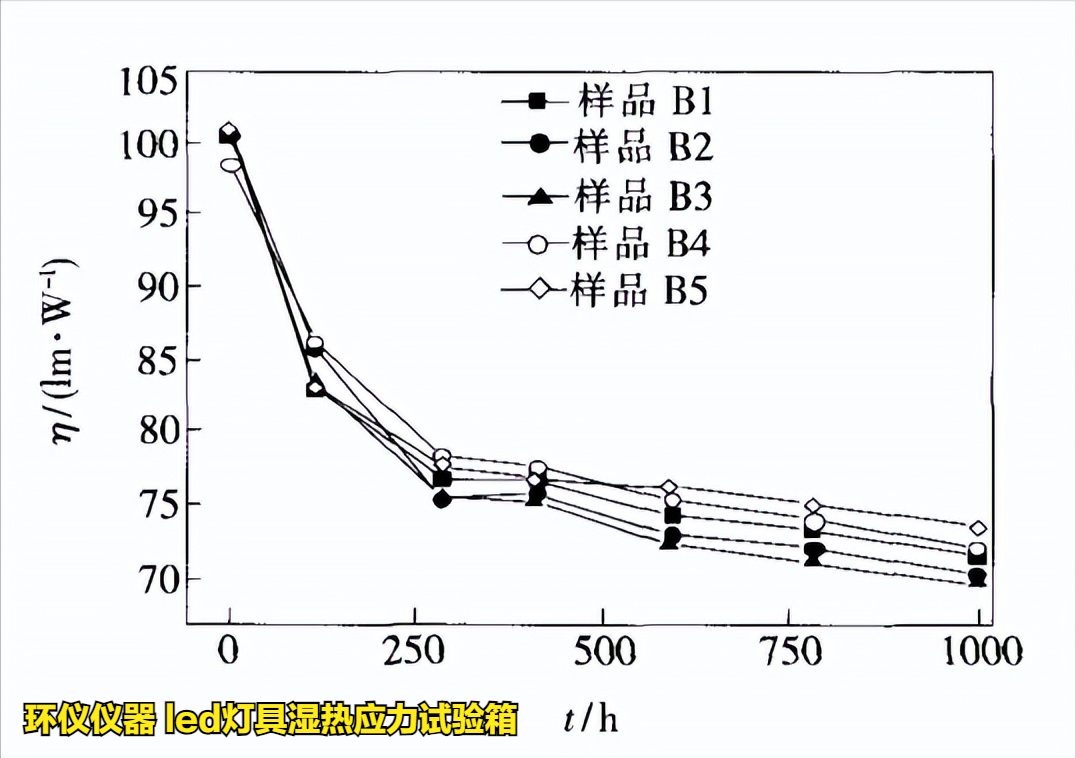

2.下圖為樣品的光效值(η)隨老化時間的變化曲線。

可以看出，樣品的光效值在 0~1 000 h 期間一直處于下降的趨勢，前期急速，后期平緩。

試驗結(jié)論：

高溫老化下的樣品光退化幅度為0.9%~3.4%，高溫高濕老化下的樣品光退化幅度為25.4%~27.8%。在加速老化過程中，由于應(yīng)力對熒光粉的影響，使得黃光轉(zhuǎn)換率降低，顏色也隨之受到影響，這是色溫上升的主要原因。

以上就是led的高溫高濕應(yīng)力分析研究，如有試驗疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
